ЗРК: структура, етапи функціонування, класифікація

views 114
image_pdfВідкрити як PDFimage_printНадрукувати

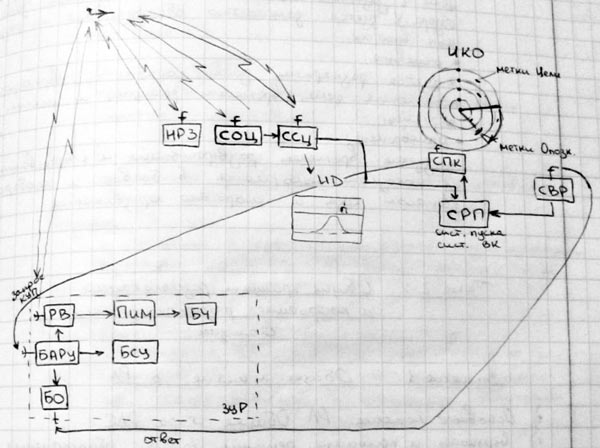

Структура  ЗРК

Основні етапи функціонування ЗРК

  • Пошук, виявлення та опізнавання ПЦ
  • Передстартова підготовка і прицільний пуск ракети
  • Політ ЗКР
  • Підрив БЧ та ураження ПЦ

Фізичні основи польоту ЗРК. Сили і моменти, що діють на ракету в польоті

Рух ракети здійснюється під дією сили, що створюється ракетним двигуном (реактивна сила, сила тяги). Величина даної сили визначає дальність і швидкість польоту ракети.

Рух ракети в повітряному просторі викликає появу аеродинамічної сили. Причиною виникнення аеродинамічної сили:

1) нерівномірність повітряного потоку;

2) в’язкість повітря, що обумовлює тертя частинок повітря об планер ракети.

Рівнодіюча всіх сил, що обумовлені дією потоку на ракету, н. повною АДС(R). Дана сила прикладена до центру тиску, як правило, не співпадаючою з центром мас. Дана сила може бути розкладена на 2 складові. У – підйомна сила, Q – сила лобового опору.

Повна АДС, що діє на ракету в польоті, прикладена до центру тиску. В результаті виникає повний аеродинамічний момент, що представлений трьома складовими:

1) момент крена – викликає обертання ракети вздовж осі Ох.

2) Момент курса – OY

3) Момент тонгажа – Oz.

Кожний з цих моментів є сумою 3 моментів:

1) Дельфуючий – виникає при наявності поворота ракети відносно осі Oz. Він перешкоджає обертанню ракети відносно осі Oz.

2) Стабілізуючий момент – з появою і ростом кута атаки старається повернути ракету в сторону зменшення кута атаки.

3) Керуючий момент – створюється рулями керування ракети відносно центра мас.

Класифікація ЗРК

1) Призначення:

·    Протилітакові

·    Протиракетні

·    універсальні

2) Дальність дії

·    Ближньої дальності (до 10 км): Игла, С-10, 2К-22

·    Малої дальності (до 20 км): Оса, Тор

·    Середньої дальності (20-100 км): Бук

·    Великої дальності (>100 км): С-300В

3) Способи наведення

·    Автономне

·    Теленаведення

·    Самонаведення

·    Комбіноване наведення

4) Ступінь автоматизації

·    Автоматична

·    Напівавтомат

·    Неавтомат

5) Маневреність

·    Стаціонарні

·    Буксируємі

·    Самохідні

6) Кількість каналів

·    Одноканальні

·    Багатоканальні

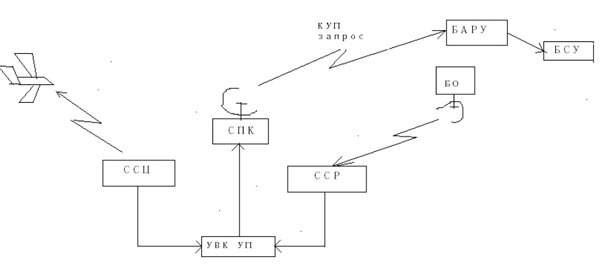

Загальна структура системи керування польотом

ССЦ і станція супроводження ракети (ССР) вимірює координати цілі і ракети.

Пристрій вироблення команд керування польотом (УВК УП) забезпечує вироблення команд керування польотом у відповідності із заданим методом наведення.

СПК і БАРУ – командна радіолінія, забезпечує КУП на борт ЗУР.

БСУ (бортова система управління) включає в себя ЗУР і автопілот.
