Визначити ефективність застосування частотно-регульованого привода…
1074
Готова задача з розв’язком
Регулювання подачі насосної установки системи водопостачання виконується дроселюванням засувкою на напірному трубопроводі.

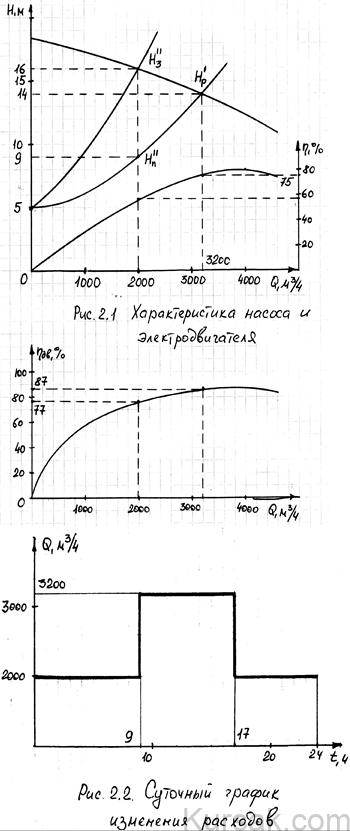

На рис. 2.1 представлені H-Q і η-Q характеристики насоса, характеристики водогінної мережі і характеристики ηдв-Q асинхронного електродвигуна.
Добовий графік зміни витрат представлений на рис. 2.2.
Густина води ρ = 1000 кг/м3. Вартість електроенергії – 0,30 грн/кВт·год. Вартість 1 кВт потужності двигуна з частотним регулюванням – 500 грн.
Номінальні параметри насоса:
– подача Qн = 3200 м3/год;
– напір Hн = 14 м;
– ККД насоса ηн = 0,75.
Необхідні параметри насоса:
– подача Qтр = 2000, 3200 м3/год.
Визначити ефективність застосування частотно-регульованого привода для регулювання подачі в порівнянні з регулюванням за допомогою дроселювання засувкою в частині зниження споживаною системою енергії впродовж року (час роботи насоса 300 днів) і строк окупності.
Визначити додаткові можливості економії електроенергії.
Допущення:
1. ККД електропривода при регулюванні зміною частоти обертання залишається постійним.
2. ККД передачі зневажити.
