Характеристики основних НВЧ. Модулятори

views 72

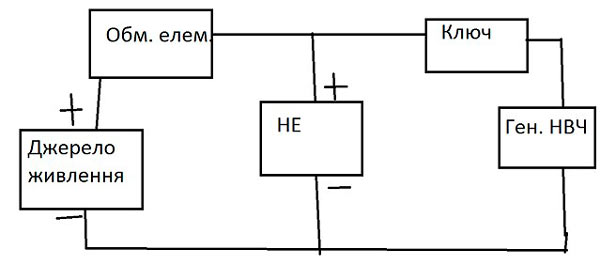

Необхідна для роботи генератора НВЧ енергія може накопичуватися в ЕП конденсатора або в МП котушки. В якості обмеж. Елемента вибираються дроселі або резистори. В якості ключей як комутуючого пристрою можу були використані електронні лампи, тиротрони, які мають малий внутрішній опір. Для узгодження хвилевидного опору, яка формується лініями з навантаженнями, використовують імпульсні трансформатори, які дозволяють одержати майже ідеальні лінії, амплітуда яких в декілька раз перевищує напругу системи живлення.

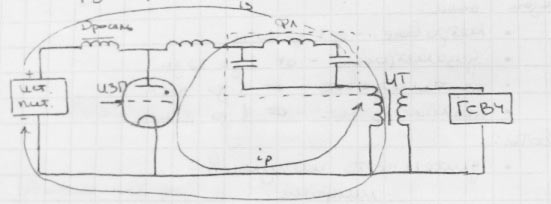

В інтервалі між ІЗП тиротрон закритий і відбувається заряд ФЛ. При поступанні на тиротрон імпульса запуска він відкривається і відбувається заряд ФП. З вторинної обмотки ИТ від’ємний імпульс подається на генератор НВЧ. Після розряду напруга на аноді тиротрона стає рівна 0, і він закривається – починається слідкуючий заряд формуючої лінії.
