Формування рівносигнального напрямку в АХС РЛС та в ЛХС РЛС

views 715

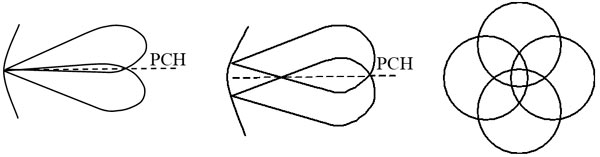

Формування рівносигнального напрямку в АХС РЛС

Положення визначається по величинах β,ε.

Метод рівносигнального напрямку

Антена формує дві однакові діаграми направленості, які зміщені одна відносно одної на деякий кут. Для цього може бути використана антена з одним дзеркалом і декількома опромінювачами, які зміщені відносно фокуса антена на деяку відстань. Крім антени використовуються деякі пристрої НВЧ, які забезпечують формування різничного і сумарного сигналів (в якості сумарно-різничних пристроїв можуть використовуватися хвилевидні трійники). В результаті обробки НВЧ сигналів в сумарно-різничних пристроях на виході АЧВ формується пеленгаційна характеристика (залежність амплітуди видідного різничного игналу від розузгодженням між напрямком на ціль і рівносигнальним напрямком.

Фазовий метод. Діаграмми направленості формуються паралельно.

Метод конічного сканування.

Формування рівносигнального напрямку в ЛХС РЛС

Для визначення кутових координат цілі використовується спосіб рівносигнального напрямку.

При даному способі антена формує дві однакові, але зміщені на деякий кут діаграми направленості.

В РЛС супроводження для визначення напрямку на ціль використовується антено- хвилевидна система, яка включає спеціальні пристрої для одержання сумарного і різничного сигналу.

В результаті такої обробки сигналів на виході АВС формується сигнал розузгодження між напрямком на ціль і рівносигнальним напрямком.

Величина даного розузгодження показує степінь відхилення від РСН, а знак – напрям цього відхилення.
