Сутність і принципи рішення задач виміру координат повітряних цілей

Вимірювання координат цілі – головна задача РЛС супроводження.

Вимірювання кутових координат

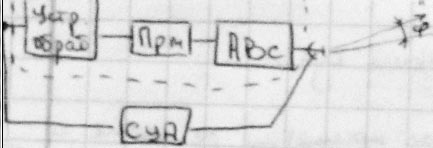

Здійснюється слідкуючими координаторами, вимірювання проводиться тільки для тих цілей, які супроводжуються. Слідкуючий координатор складається з Пеленгаційного Пристрою (зліва) і Системи Керування Антеною.

ПП забезпечує формування сталої напруги, знач і величина якої відповідає напрямку і величині відхилення цілі від осі антени. СКА забезпечує неперервний поворот антени в сторону зменшення сигнала розузгодження, внаслідок чого забезпечується неперервне супроводження цілі.

Вимірювання дальності. D = deltaT*c/2 – часоімпульсний метод, полягає у вимірі затримки відбитого сигналу відносно зондуючого для виміру дальності при використанні слідкуючих дальномірів.

Слідкуючий дальномір включає в себе наступні пристрої:

• Часовий дискримінатор – пристрій, що забезпечує формування сигнала помилки пропорційно величині відхилення положення сумарного імпульса від енергетичного центра відбитого сигнала.
• Підсилювач-перетворювач – забезпечує підсилення і перетворення сигналу помилки з ціллю надати йому неохідних динамічних властивостей;
• Генератор змінної затримки – забезпечує формування змінних імпульсів.
