Розробка системи супервізорного збору та обробки даних технологічного процесу засобами SCADA

Курсові роботи (2 шт.)

з предмету “Людино-машинні інтерфейси”

на тему «Розробка системи супервізорного збору та обробки даних технологічного процесу засобами SCADA»

Зміст

Формат: doc + всі інші файли курсової роботи

Вступ. 3

2. Завдання на виконання роботи. 4

3. Алгоритм роботи дифузійної установки. 10

4. Опис регульованих та контрольованих параметрів. 11

5. Короткий опис мнемосхем.. 14

5.1 Тренди. 16

5.2 Технологічна і виробнича сигналізація. 16

5.3 Журнал подій. 17

5.4 Управління технологічними параметрами засобами SCADA.. 17

Висновок. 18

Список використаної літератури. 19

1.   Вступ

В даному курсовому проекті розглядається модель п‘ятикорпусної випарної установки з периферійним обладнанням (збірники ДС, сиропу), трубопроводи, запірна арматура…), відносно якої створюється система супервізорного збору та обробки даних.

В процесі роботи планується організувати дистанційне курування, контроль та збір даних відносно дифузійного апарату цукрового заводу на базі трьох SCADA – систем:

–          Vijeo Citect (Scneider Electric application);

–          Vijeo Look (Scneider Electric application);

–          Step (Цукроавтомат Інж);

Система дистанційного керування, збору та обробки даних передбачає :

–          Візуалізація технологічного процесу посередництвом виведення на екран монітору мнемосхеми процесу з позначенням на ній всіх регулюємих та контролюємих технологічних змінних, анімованого зображення всіх виконавчих пристроїв та елементів;

–          Оперативна зміна параметрів технологічного процесу (заданих значень та настройок регуляторів);

–          Сигналізація відхилень технологічних змінних від заданих значень та повідомлення про досягнення параметрів екстримальних небажаних значень;

–          Ведення журналу подій – бази записів, в котру записуються всі зміни, котрі мали місце в ході технологічного процесу;

–          Можливість представлення зміни технологічних змінних у вигляді графіків – трендів, які мають характер як історичних (відображення зміни параметрів, що мала місце раніше) , так і реальних (відображення зміни параметрів у реальному часі).

–          Спостереження за технологічним процесом на всьому інтервалі часу . (Vijeo Citect передбачає аудит користувачів-операторів, що працюють з мнемо-сзхемами.

2. Завдання на виконання роботи

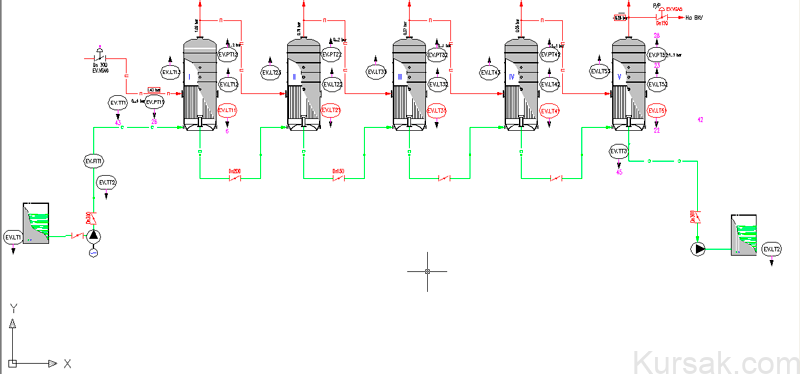

Сппрощена функціональна схема 5-корпусної ВС

Розробити систему віддаленого збору та обробки даних процесу згущення дифузійного соку в п‘ятикорпусній випарній установці з наступною індикацією числових величин на екрані комп‘ютера та збереженням їх у базі даних, відображенням зміни технологічних параметрів у вигляді історичних трендів та трендів реального часу. В системі повинна бути передбачена технологічна та виробнича сигналізація для контролю за виходом технологічних змінних за встановлені межі чи досягнення ними встановленого регламентом критичного (екстремального) значення.

o  Створити систему супервізорного керування та збору даних у наступних SCADA – середовищах:

–         Vijeo Citect (Schneider Electric);

–         Vijeo Look (Schneider Electric);

–         Step (ДП Цукроавтомати ІНЖ);
